Tx/Rx-Umschaltung
Diese kleine Schaltung bietet einige Funktionen die man beim Aufbau eines QRP-Tranceivers dringend benötigt, aber auch einige auf die man durchaus verzichten kann. Durch die getrennte Versorgung des Relais und des 4-fach CMOS-Schalters sind die Mithörton-Frequenz, die Rx-Verzögerungszeit, die RIT-Spannung und das Tx-Shift Signal in einem weiten Bereich unabhängig von der Versorgungspannung des Tranceivers. IC1 benötigt dazu eine stabilisierte +6 V Hilfsspannung. Letztere ist in der Regel schon für den VFO vorhanden.
Wenn die Taste gedrückt ist, entlädt sich C3 schagartig über
D2 nach Gnd. Pin 1 von IC1 geht auf H-Pegel und VT1 wird durchgesteuert Das
Relais zieht und wechselt damit von Empfang Rx auf Senden Tx. Nach dem
Loslassen der Taste wird C3 über P2 geladen. Je nach Widerstandswert von
P2 dauert dieser Vorgang zwischen 100 ms und 5 Sekunden. Das Relais schaltet
somit erst nach Ablauf der Verzögerungszeit von Senden auf Empfang
zurück.

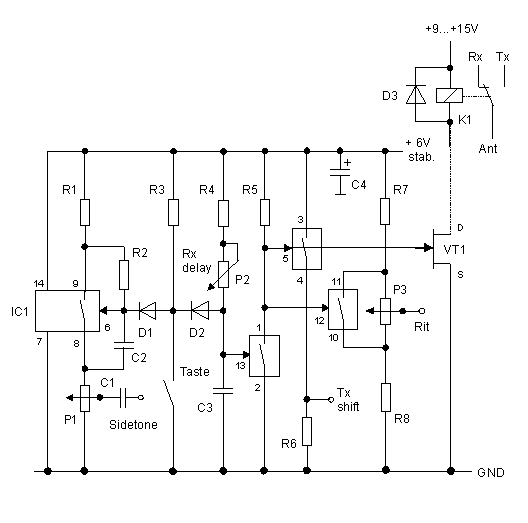

Abb.1: Tx/Rx-Umschaltung
Solange der Trx auf Empfang steht, kann man mit P3 die VFO Frequenz
geringfügig ändern. Für die Ansteuerung einer
Kapazitätsdioden steht eine Spannung von +1 ... +5 V zur Verfügung.
Es empfiehlt sich, die Mittelstellung von P2 zu markieren. Die RIT ist beim
Senden abgeschaltet, was eine Konstantspannung von +3 V entspricht.
An dem Mithörton-Generator ist nichts Besonderes. Wenn die Taste
gedrückt ist, wird C2 im 700 Hz Takt über R2 geladen und entladen.
Die Lautstärke ist mit P1 einstellbar.
Über den Tx-Shift Anschluss wird der beim Senden erforderliche 700 Hz
Frequenzversatz des VFO aktiviert. Wer 0 V bei Tx und + 6 V bei Rx
benötigt, muss R6 zwischen Pin 3 und +6 V anschliessen und Pin 4 an Gnd
legen. Ein Superhet benötigt diese Umschaltung nicht; der dritte Schalter
(Pin 3, 4, 5) kann dann z. B. die Stummschaltung (Mute) der NF-Stufe
übernehmen.

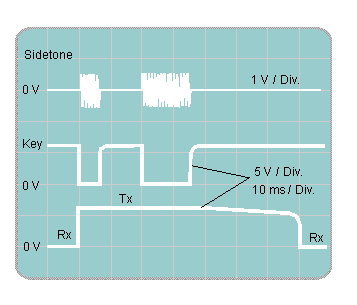

Abb.2: Zeitlicher Verlauf der Steuersignale
Da alle Widerstände einen Wert von 10 kOhm aufweisen konnten zwei Widerstands-Netzwerke verwendet werden. Der Aufbau wird damit etwas kompakter als mit acht einzelnen Widerständen. Das erste Netzwerk enthält 5 Widerstände mit einem gemeinsamen Fusspunkt und das zweite Netzwerk 3 Widerstände mit separat herausgeführten Anschlüssen.
Bauteil | Wert |
---|---|
R1,3,4,5,7 | Widerstands-Netzwerk 5 x 10 kOhm, 6 Pins |
R2,6,8 | Widerstands-Netzwerk 3 x 10 kOhm, 6 Pins |
P1 | 5 kOhm, linear |
P2 | 500 kOhm, linear |
P3 | 100 kOhm, linear |
C1 | 4,7 nF |
C2 | 0,1 uF |
C3 | 2,2 uF |
C4 | 47 uF, Elko |
D1,2,3 | 1N4148 |
VT1 | BS170 |
IC1 | 4066B, 4-fach Schalter |
K1 | 12 V Printrelais, R_Spule = 1000 Ohm |
